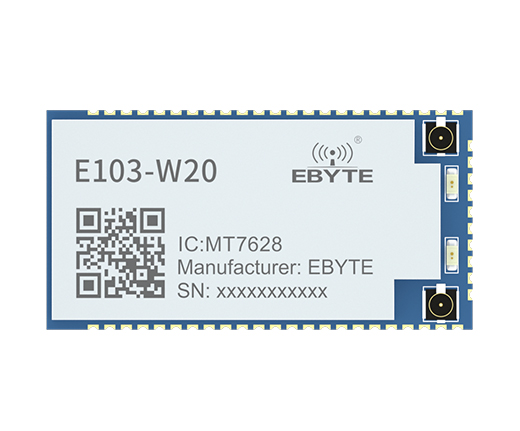

E103-W20 WiFi路由模块

芯片方案:MT7688AN/MT7628AN

wifi协议:IEEE802.11b/g/n

发射功率:20~24dBm

MCU主频:580MHz

通信距离:200m

产品尺寸:34.1*18.7*2.77mm/36.1*18.7*2.7mm

产品简介:E103-W20(7688)和E103-W20(7628)模块是基于联发科MT7688AN及MT7628AN为核心的低成本低功耗的物联网模块。该模块引出了MT7688AN/MT7628AN的所有接口,支持OpenWrt操作系统及自定义开发,具有丰富的接口和强大的处理器,可以广泛的应用于智能设备或云服务应用等,并可以自由进行二次开发。

串口转WiFi模块E103-W05无线数传WiFi模块E103-W06串口双频WiFi模块

串口转WiFi无线路由模块01
WiFi无线路由模块

射频参数单位型号备注
E103-W20(7688)E103-W20(7628)
发射功率dBm20~24
WiFi协议-IEEE 802.11b/g/n
参考距离M200天线增益5dBi,模块与设备端通信
主频MB580


电气参数单位型号备注
E103-W20(7688)E103-W20(7628)
工作电压V3.3±0.2V超过3.5V永久烧毁模块
通信电平V3.3使用5V TTL 有风险烧毁
空载运行电流mA180±50平均功耗
供电电流要求mA≥1000
温度工作温度-20~+55工业级
储存温度-40~+85
湿度使用 %RH10~95(不凝结)
存储5~95(不凝结)


硬件参数型号备注
E103-W20(7688)E103-W20(7628)
芯片MT7688NNMT7628NN
Flash32MB可定制 16MB/8MB
内存DDR2 128MB可定制 DDR2 256M/64M/32MB
内核MIPS24KEc
封装方式贴片
天线接口IPX特性阻抗约50 欧姆
接口Ethernet 接口5 个 10M/100M 自适应出厂默认固件支持的接口1 个 WAN、4 个 LAN。
UART3 路固件支持的接口有2 路 UART 具备透传功能。
SDIO1路固件接口不支持
SPI1路固件接口不支持
I2C1路固件接口不支持
I2S1路固件接口不支持
PWM1 路固件接口不支持
GPIO8 路以上固件支持的接口已定义功能
尺寸34.1*18.7*2.7mm36.1*18.7*2.7mm误差尺寸为±0.1mm

注:1.模块出厂默认烧写的为我司基于Linux开发的固件;该固件的 Ethernet、WiFi、UART0 和 UART1 具有透传功能;

      2.可以根据实际使用情况烧写 OPENWRT 程序或 MTK 原厂的 Linux 程序。


引脚

引脚


序号引脚名称引脚类型引脚功能描述默认具备功能
1MDI_RP_P0I/OPORT0网络信号接收正WAN口,不用请悬空
2MDI_RN_P0I/OPORT0网络信号接收负
3MDI_TP_P0I/OPORT0网络信号发送正
4MDI_TN_P0I/OPORT0网络信号发送负
5MDI_TP_P1I/OPORT0网络信号发送正LAN1口,不用请悬空
6MDI_TN_P1I/OPORT1网络信号发送负
7MDI_RP_P1I/OPORT1网络信号接收正
8MDI_RN_P1I/OPORT1网络信号接收负
9MDI_RP_P2I/OPORT2网络信号接收正LAN2口,不用请悬空
10MDI_RN_P2I/OPORT2网络信号接收负
11MDI_TP_P2I/OPORT2网络信号发送正
12MDI_TN_P2I/OPORT2网络信号发送负
13MDI_TP_P3I/OPORT3网络信号发送正LAN3口,不用请悬空
14MDI_TN_P3I/OPORT3网络信号发送负
15MDI_RP_P3I/OPORT3网络信号接收正
16MDI_RN_P3I/OPORT3网络信号接收负
17MDI_RP_P4I/OPORT4网络信号接收正LAN4口,不用请悬空
18MDI_RN_P4I/OPORT4网络信号接收负
19MDI_TP_P4I/OPORT4网络信号发送正
20MDI_TN_P4I/OPORT4网络信号发送负
21USB_DPI/OUSB数据正未定义,请悬空
22USB_DM   I/OUSB数据负未定义,请悬空
23GNDP接地
24GNDP系统电源(供电端建议加大电容使用
253.3VDP3.3V输入,建议供电电流>=1000mA
263.3VDP
27GNDP
28SPI_CS0I/OSPI 总线⽚片选信号0未定义,请悬空
29REF_CLKOI/O参考时钟输出未定义,请悬空
30PERST_NI/OPCIe设备复位输出端未定义,请悬空,不可下拉
31WDT_RST_NI/O看门狗超时复位
32EPHY_LED4I/OPORT4 LED 低电平有效LAN4的网口灯
33EPHY_LED3I/OPORT3 LED 低电平有效LAN3的网口灯
34EPHY_LED2I/OPORT2 LED 低电平有效LAN2的网口灯
35EPHY_LED1I/OPORT1 LED 低电平有效LAN1的网口灯
36EPHY_LED0I/OPORT0 LED 低电平有效WAN的网口灯
37PORST_NI/OCPU复位,低电平有效复位输入,不用请悬空
38UART_TXD1O串口1数据发送串口1输出,不用请悬空,不可下拉
39UART_RXD1I串口1数据接收串口1输入,不用请悬空
40I2S_SDII/OI2S数据输入端未定义,请悬空
41I2S_SDOI/OI2S数据输出端未定义,请悬空,不可上拉
42I2S_WSI/OI2S声道选择,0:左,1:右未定义,请悬空
43I2S_CLKI/OI2S数据位时钟未定义,请悬空
44GNDP接地
45ANTP天线RF接口,默认未接通若需接通该脚,需取下天线座,换成0欧电阻
46GND    P接地
47I2C_SCLKI/OI2C总线时钟未定义,请悬空
48I2C_SDI/OI2C总线数据未定义,请悬空
49SPI_CS1I/OSPI片选信号1未定义,请悬空
50SPI_CLKI/OSPI时钟信号未定义,请悬空,不可上拉
51SPI_MISOI/OSPI总线数据主入从出未定义,请悬空,不可下拉
52SPI_MOSII/OSPI总线数据主出从入未定义,请悬空,不可上拉
53GPIO0I/O通用输入输出接口未定义,请悬空
54UART_TXD0O串口0数据输出串口0输出,不用请悬空,不可上拉
55UART_RXD0I串口0数据输入串口0输入,不用请悬空
56WLED_NI/OWIFI LED,低电平有效有WIFI信号时WIFI LED闪烁,可悬空

注:I-输入;O-输出;I/O-数字I/O;P-电源。IO 口驱动电流8mA 。
