E21-400G30S 射频功率放大器模块

工作频段:400~470MHz

发射功率:30dBm

通信距离:5km

接收增益:15dBm

发射增益:12dBm

产品尺寸:27.5*18mm

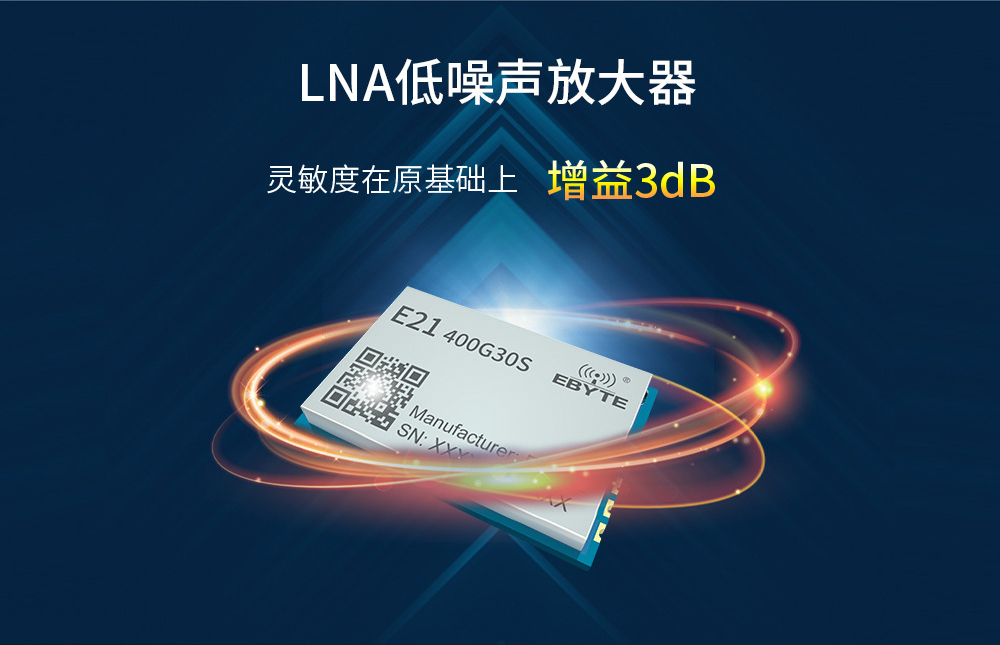

产品简介:E21-400G30S 是成都亿佰特公司推出的一款纯硬件射频中功率放大器(PA),最大输出功率 1W,覆盖频率范围 410 ~ 470MHz,模块内置 LNA 低噪声放大器,能够大幅度提高无线之间的通信距离。E21-400G30S适用于多种应用场景,现已大量应用于各个行业,具有性能稳定,传输距离远,穿透绕射能力强等特点。

E32-M系列lora模块扩频技术E49-M系列lora无线模块E220-M系列lora模块

01

02
03
04
05
06
07
08
09
10
11
12
13
15

主要参数描述
备注
参考距离
5000m

晴朗空旷环境,天线增益 5dBi,天线高度 2 米,空中速率 2.4kbps GFSK

封装方式
贴片式

-

接口方式
2.0mm

邮票孔

外形尺寸
27.5*18mm

-

RF 输入输出接口
邮票孔

等效阻抗约 50Ω


主要参数最小值典型值最大值单位条件
工作电压
3.35.05.25V≥4.75V 可保证输出功率
控制电平
3.03.35.25V
推荐使用 3.3V
工作温度
-402585
工业级设计
工作频段
400-470MHz
ISM 频段
发射电流
450480500mA
瞬时功耗 30dBm
接收电流
6.58-mA
-100dBm 输入电流 8mA
休眠电流
-3.0-μA
T/RX_EN = 0
最大发射功率
29.53030.5dBm
输入功率 = 20dBm
接收增益
141517dBm
-100dBm 输入
发射增益
-12-dBm
+20dBm

14

序号
引脚名称引脚方向引脚用途
1VCC
输入

供电电源,范围 3.3~5.5V(推荐 5V,建议外部增加陶瓷滤波电容)

2GND
输入

地线,连接到电源参考地

3TX_EN
输入

射频开关脚控制;发射时,TX_EN 高电平,RX_EN 低电平

4RX_EN
输入

射频开关脚控制;接收时,RX_EN 高电平,TX_EN 低电平

5GND
输入/输出

地线,射频参考地

6PIN
输入/输出

发送模式:射频信号输入,接收模式:射频信号输出,阻抗 50ohm

7GND
输入/输出

地线,射频参考地

8GND
输入/输出

地线,射频参考地

9ANT
输入/输出

发送模式:射频信号输出,接收模式:射频信号输入,阻抗 50ohm

10
GND
输入/输出

地线,射频参考地
