当前位置: 首页 >产品中心 >远程I/O模块>串口I/O>【2DI+2AI+2DO】MA02/MA01-AACX2220 串口I/O联网模块

【2DI+2AI+2DO】MA02/MA01-AACX2220 串口I/O联网模块

规格:2DI+2AI+2DO

数字量输入:2 路

模拟量输入:2 路

数字量输出:2 路

通讯总线:RS232/RS485

安装方式:定位孔

产品尺寸:80*50*30mm

MA_01
MA_02
MA_03
MA_04MA_06
MA_07
MA_08
MA_09
MA_10MA_13
MA_15
MA_17

参数名称参数值

工作电压

8~28V (DC)
通讯接口
RS232/RS485
通讯协议
Modbus RTU
波特率
1200~115200 bps(默认9600 bps)
数据位
8
停止位
1
校验位
None
数字量输入(DI)
干节点
模拟量输入(AI)
0~20 mA/4~20 mA
采集频率
100 Hz
触发方式
脉冲触发 / 电平触发
数字量输出(DO)
继电器输出
触点容量(DO)
10A/30 VDC 、   10A/250 VAC
电源指示(Power)
绿色LED指示
输入指示(DI)
绿色LED指示
输入指示(AI)
绿色LED指示
输出指示(DO)
红色LED指示
工作温度、湿度
-40℃ ~ +85℃ 、5%~95%RH 、无凝露
存储温度、湿度
-60℃ ~ +125℃ 、5%~95%RH 、无凝露
安装方式
导轨安装或定位孔安装

2DI+2AI+2DO

序号
引脚引脚方向备注
1DO2
开关输出通道 2

继电器具有常开和常闭端

2DO1
开关输出通道 1

继电器具有常开和常闭端

3DI2

开关输入通道 2

建议 RVV 2*0.5 线材

4DI1

开关输入通道 1

建议 RVV 2*0.5 线材

5B/RX

RS485 对应 B(MA01)

RS232 对应 RX(MA02)

建议 RVSP 3*0.5 线材

6A/TX

RS485 对应 A(MA01)

RS232 对应 TX(MA02)

建议 RVSP 3*0.5 线材

7GND
接地 -

建议 RVV 2*0.75 线材

8VCC
电源 +

建议 RVV 2*0.75 线材

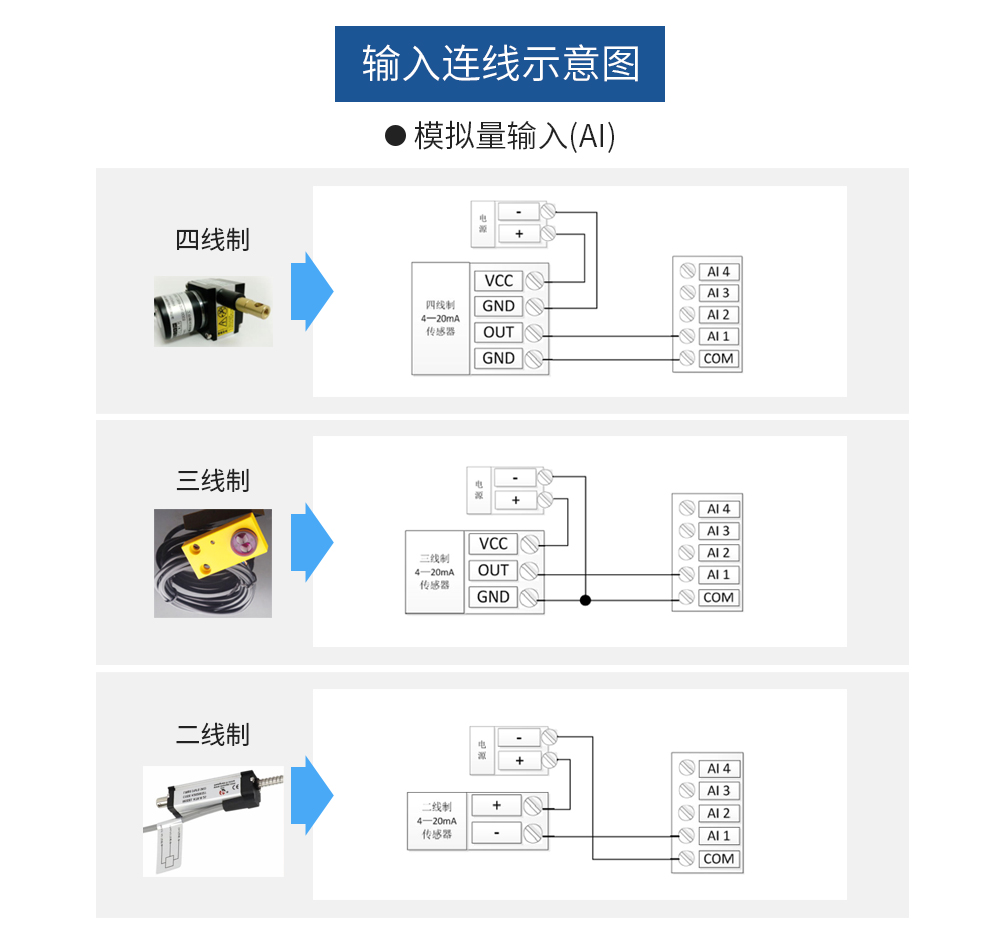

9AI2
模拟输入通道 2

建议 RVV 2*0.5 线材

10AI1
模拟输入通道 1

建议 RVV 2*0.5 线材
