E104-BT52 DA14531 蓝牙主从一体模块

芯片方案:DA14531

工作频率:2.402~2.480GHz

蓝牙协议:BLE5.0

通信距离:90m

产品尺寸:14.5*10mm

产品净量:1.2±0.1g

产品简介:E104-BT52 是一款基于蓝牙协议 5.0 版本的串口转 BLE 蓝牙主从一体模块,体积小、功耗低,工作在 2.4GHz 频段。基于 dialog 的 DA14531 芯片研发,该模块使用通用的 AT 指令设置参数,操作简单快捷。模块仅支持蓝牙主机、从机和观察者模式,模块在功能上支持低功耗广播、数据透传、空中配置。

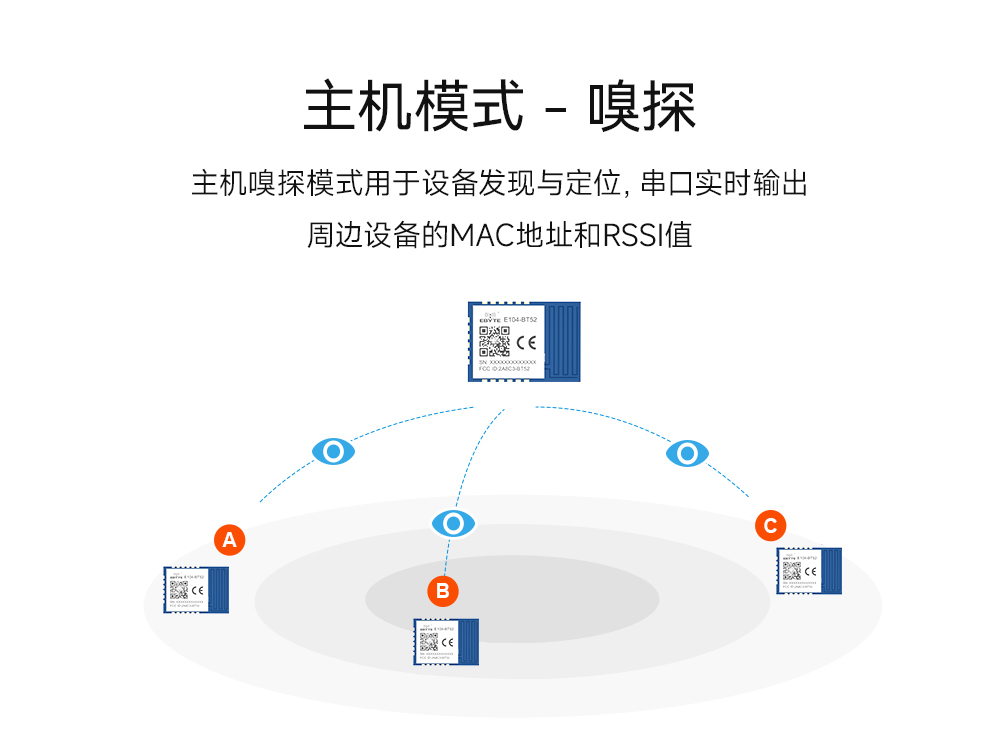

CH-E104-BT52_01
CH-E104-BT52_04
CH-E104-BT52_05
CH-E104-BT52_06
CH-E104-BT52_07
CH-E104-BT52_08
CH-E104-BT52_09
CH-E104-BT52_10
CH-E104-BT52_11
CH-E104-BT52_12
CH-E104-BT52硬件特点

CH-E104-BT52应用场景


射频参数参数值
备注
工作频段
2402~2480 MHz

支持ISM 频段

发射功率0 dBm

-

接收灵敏度-94 dBm

空中速率为 1Mbps

实测距离90米

晴朗空旷环境,高度 2.0 米; @2.5dBm;空速:1Mbps


硬件参数参数值
备注
尺寸大小
14.5*10 mm

-

天线形式板载天线

等效阻抗约 50Ω

通信接口UART 串口

-

封装方式贴片

-


电气参数最小值典型值最大值单位条件
工作电压
2.13.33.6V≥3.3V 可保证输出功率
通信电平-3.3-V使用 5V 电平有风险烧毁
休眠广播电流(默认)
-

9.44

-uA
默认广播间隙 1S
唤醒广播电流(默认)
-
393.15-uA默认广播间隙为 1s
唤醒无广播电流(默认)
-2-uA默认连接间隙 500ms
工作温度
-40-+85工业级设计
阻塞功率
--10dBm近距离使用烧毁概率较小


CH-E104-BT52引脚定义图

序号
引脚定义引脚方向引脚功能说明
1GND
输入
电源地

--

2VL---低压供电引脚

低压供电引脚,用户无需关心

3VCC输入电源正

电源正(使用时需短接到 4 引脚“VH+”)

4VH+
输入
电源正

电源正(使用时需短接到 3 引脚“VCC”)

5

GND

输入
电源地

--

6GND输入
电源地

--

7RST
输入
复位引脚

低电平复位(大概 500ms 生效)

8

DIO¹

输入
SWDIO

SWDIO,JTAG 接口,用户无需关心

9NC
--NC

用户无需关心

10CLK
输入
SWCLK

SWCLK,JTAG 接口,用户无需关心

11NC
--NC

用户无需关心

12GND
输入
电源地

电源地

13WKP
输入
唤醒引脚

唤醒:下降沿;

睡眠:上升沿。

14TXD
输出
串口

串口输出

15RXD
输入
串口

串口输入

16LINK
输出
连接状态

蓝牙连接:高电平

蓝牙无连接:低电平

17DATA
输出
数据

数据指示引脚

注:

接收蓝牙数据:

DATA 引脚在空中有蓝牙数据来通过 BT52 的 TXD 引脚发送出去

时会拉高引脚 待一帧数据发送完成后再次拉低引脚。

发送蓝牙数据:

DATA 引脚在 BT52 的 RXD 引脚接收到数据后 缓存 BUFF 大小为

2K 只要 BUFF 中还有数据未通过蓝牙发送出去 DATA 就会拉

高,直到 BUFF 中数据发送完成才会重新拉低,在数据发送时

用户可通过上述描述 做数据的分帧

18GND
输入
电源地

电源地
