E49-400M20S CMT2300A 无线数传模块

芯片方案:CMT2300A

载波频率:410~510MHz

发射功率:20dBm

通信距离:2.5km

产品尺寸:20*14mm

产品净量:1.2±0.1g

产品简介:一款高性价比无线数传模块,它是一款基于CMT2300A的纯硬件模块。支持最大 20dBm 发射功率,用户可设置更低输出功率,从而节省功耗。模块工作在410MHz~510MHz频段,覆盖常用的433MHz和470MHz频段。

8-E61无线模块8-E62系列无线模块

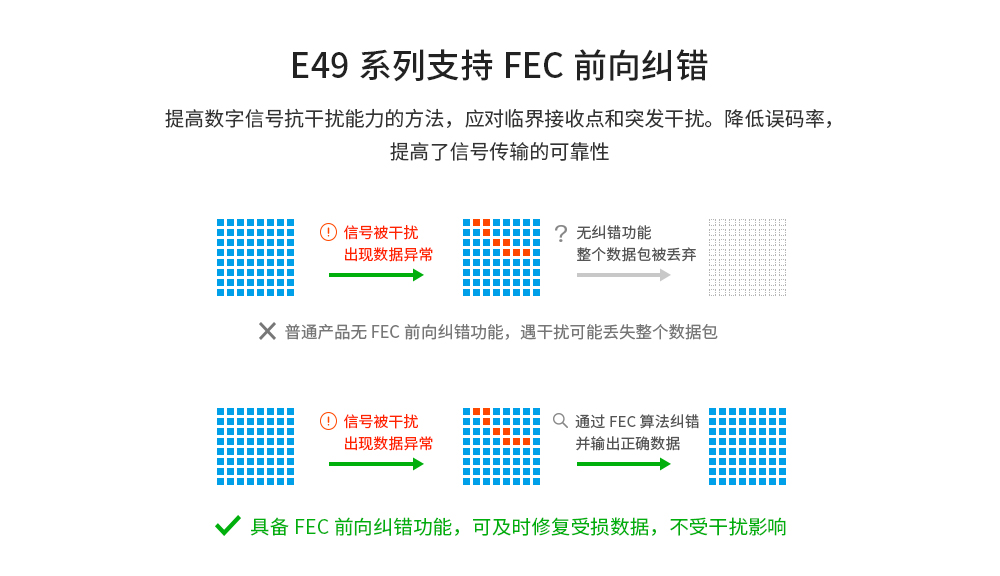

无线射频模块_01
无线射频芯片
无线射频模块_04
无线射频模块_05
无线射频模块_06
无线射频模块_07
无线射频模块_08
无线射频模块_10

射频参数参数值
备注
工作频段
410~510 MHz     支持 ISM 频段
发射功率20 dBm     -
接收灵敏度-117 dBm
    空中速率为 1.2kbps
空中速率0.5k~300kbps     用户编程控制
实测距离2500米     晴朗空旷环境,天线增益 5dBi,天线高度 2.5 米,空中速率 1.2kbps


硬件参数参数值
备注
尺寸大小
20*14 mm     -
天线形式IPEX/邮票孔     等效阻抗约 50 欧姆
通信接口SPI
    -
封装方式贴片     -
晶振频率26MHz     -


电气参数最小值典型值最大值单位条件
工作电压
1.83.33.6V超过 3.6V 可能永久烧毁模块
通信电平-3.3-V使用 5V 电平有烧毁风险
发射电流-72-mA@发射功率 20dBm
接收电流-8.5-mA
-
休眠电流300300800nA-
工作温度
-40-
+85工业级


无标题文档

CH-E49-400M20S_SIZE

序号
引脚引脚方向

备注

1GND
-

地线,连接到电源参考地

2GND-

地线,连接到电源参考地

3GND
-

地线,连接到电源参考地

4GND-

地线,连接到电源参考地

5GPIO1DI/O

可配置的多功能 IO 口(详见 CMT2300A 手册)

6GPIO2DI/O

可配置的多功能 IO 口(详见 CMT2300A 手册)

7GPIO3DI/O

可配置的多功能 IO 口(详见 CMT2300A 手册)

8VCC-

模块电源,连接到电源+3.3V

9GND-

地线,连接到电源参考地

10GND-

地线,连接到电源参考地

11SCLKDI

SPI 时钟引脚

12SDIODI/O

SPI 数据引脚

13CSBDI

SPI 访问寄存器的片选

14FCSBDI

SPI 访问 FIFO 的片选

15GND -

地线,连接到电源参考地

16GND -

地线,连接到电源参考地

17ANT-

模块射频邮票孔接口,等效阻抗约 50Ω

18GND -

地线,连接到电源参考地
