E28-2G4M12S SX1281芯片LoRa模块

芯片方案:SX1281

工作频率:2.4~2.5GHz

发射功率:12.5dBm

通信距离:3km

通信接口:SPI

产品重量:1.6±0.1g

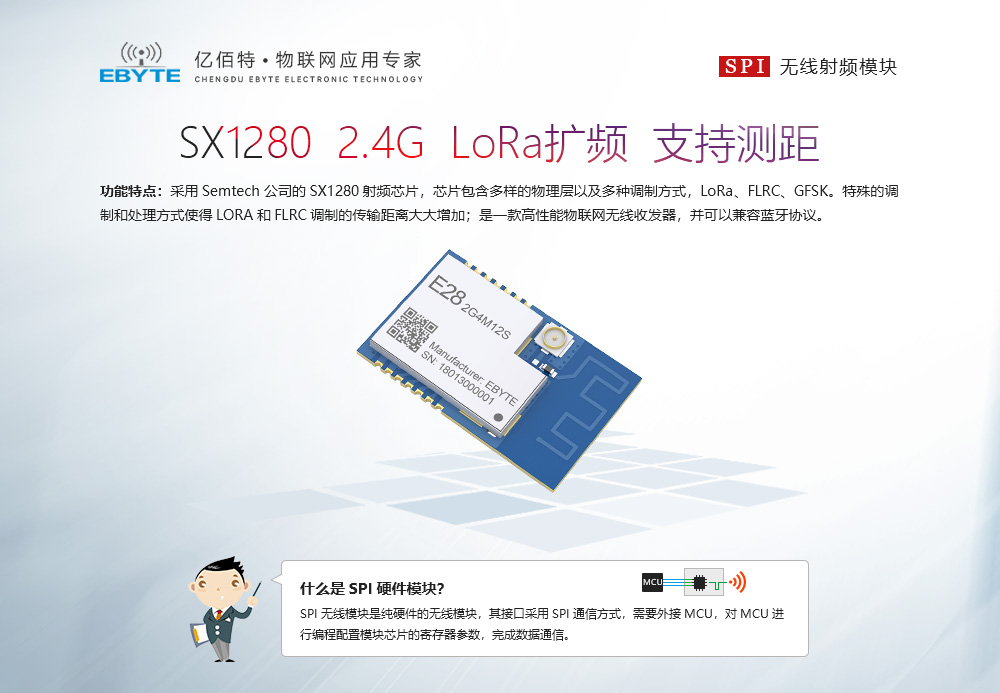

产品简介:基于Semtech公司SX1281芯片研发的LoRa无线模块,2.4G扩频通讯(相当于SX1278的2.4G版本),通讯距离优于Zigbee,功耗约是Zigbee的1/4。最大功率12.5dBm,模块自带阻抗匹配的PCB板天线。此模块为纯硬件平台,出厂无程序,用户需要进行二次开发。

E28-T系列lora模块E01系列SPI射频无线串口模块E01C系列无线射频模块

E28-2G4M12S lora模块 (1)
E28-2G4M系列lora模块代码开源
E28-特点E28-2G4M12S lora模块 (2)
1000-1
E28-2G4M12S电流-10005_公共应用图


射频参数参数值
备注
工作频段
2400~2500 MHz     出厂默认 2.4GHz(52MHz晶振)
发射功率12.5 dBm     最大功率(约18mW)
接收灵敏度-130 dBm
    空速 125kbps
空中速率0.125M~2Mbps     出厂默认 125kbps
实测距离3000米     晴朗空旷环境,最大功率,天线增益5dBi,高度2m,空速125kbps


硬件参数参数值
备注
尺寸大小
24 * 15 mm
天线形式IPEX/PCB
通信接口SPI

封装方式贴片


电气参数最小值典型值最大值单位条件
电源电压
1.83.33.6V
通信电平1.83.33.6V
发射电流424550mA12.5dBm(18mW)
接收电流9
1011mA

休眠电流123μA
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125


E28-2G4M12S


序号
引脚引脚方向备注
1VCC-    供电电源,范围1.8~3.6V(建议外部增加陶瓷滤波电容)
2GND-    地线,连接到电源参考地
3MISO_TX输出
   SPI数据输出引脚;还可用于 UART 的发射引脚(详见 SX1280 手册)
4MOSI_RX输入
   SPI数据输入引脚;还可用于 UART 的接收引脚(详见 SX1280 手册)
5SCK_RTSN输入
   SPI时钟输入引脚;还可用于 UART 请求发射引脚(详见 SX1280 手册)
6NSS_CTS输入    模块片选引脚,用于开始一个SPI通信;还可用于 UART 清除发射引脚(详见 SX1280 手册)
7GND-    地线,连接到电源参考地
8GND-    地线,连接到电源参考地
9NRESET输入    芯片复位触发输入脚,低电平有效,内置上拉电阻50k
10BUSY输出    用于状态指示(详见 SX1280 手册)
11DIO1输入/输出    可配置的通用 IO 口(详见 SX1280 手册)
12DIO2输入/输出
   可配置的通用 IO 口(详见 SX1280 手册)
13DIO3输入/输出
   可配置的通用 IO 口(详见 SX1280 手册)
14GND-    地线,连接到电源参考地
