为了让用户能快速熟悉E180-DTU和E18-DTU系列zigbee DTU数传电台，该4G DTU数传电台是基于zigbee3.0技术的zigbee数传电台，前文介绍了zigbee数传电台如何结合上位机软件建立zigbee网络和加入zigbee网络的快速入门教程，包括节点类型配置、PANID设置、信道设置、发射功率设置。本文接着介绍zigbee数传电台数据传输过程是怎么进行配置和数据传输原理：
（1）打开协调器设备和入网设备的上位机软件，点击“读取参数”，确认设备当前网络状态为“connect”, 表示设备已组网。
（2）点击“查询”，查询设备的串口配置参数。设备的默认串口波特率 115200，透传目标短地址为 0xFFFF，目标端口 0xFF（即 255），即设备在透传模式下默认为广播。
（3）然后设置路由器设备采用点播的形式向协调器设备透传数据，协调器设备采用广播模式透传。在路由器设备的上位机界面中，把目标短地址设置成 00 00（即 0x0000），目标端口设置成 01（即 0x01 或 1），然后点击“设置”。设置完毕后可再次点击“查询”确认是否设置成功。

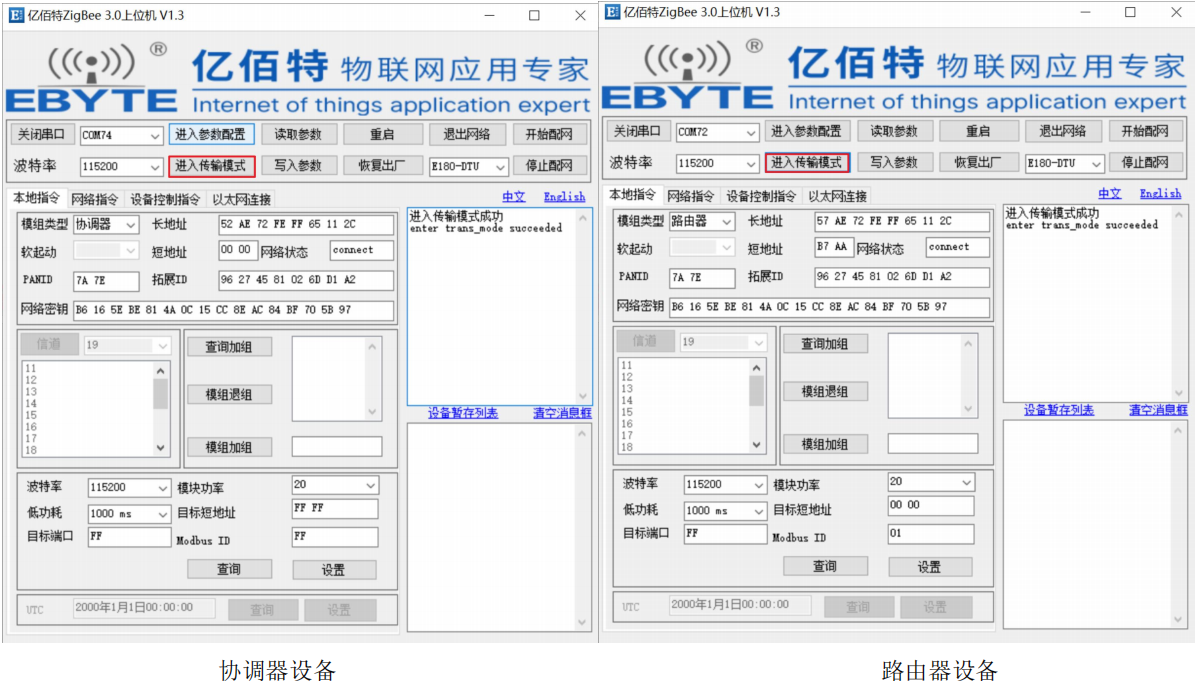

（4）进入透传模式，分别在协调器设备和路由器设备的上位机界面点击“进入传输模式”后，二者均可进入透传模式。一方串口输入任何数据，另一方串口皆可完全输出相同数据。
数传电台进入透传模式后，关闭上位机配置软件，打开串口助手。在任意一方输入任何数据，另一方都会输出相同数据。发送数据的一方每次发送数据后会返回"OK"表示发送成功，返回"FAIL"或者"ERRO"表示发送失败。
