一个 LoRaWAN 网络架构中包含了终端、网关基站、NS(网络服务器)、应用服务器这四个部分。网关基站和终端之间采用星型网络拓扑，由于 LoRa 的长距离特性，它们之间得以使用单跳传输。在终端部分有列出了几个典型应用（水表、电表、燃气表、烟雾传感器、智能停车、路灯），终端节点可以同时发给多个网关基站，网关基站则对 NS 和终端之间的 LoRaWAN 协议数据做转发处理，将 LoRaWAN 数据分别承载在了 LoRa 射频传输和 Tcp/IP 上，实现 LoRa 终端结点到网络服务器的报文转发。

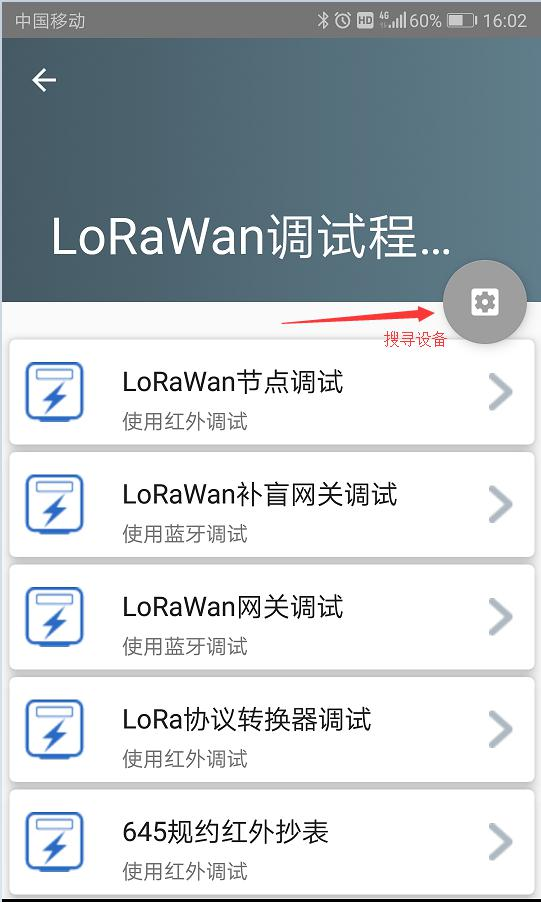

1、这里用到的是亿佰特E890-868LG27LoRaWAN 通信网关。手机安装 E890-GateWay.apk LoRaWAN 调试程序,安装完成后，打开手机蓝牙，点击灰色按搜寻网关设备(网关 EUI 可在网关背面查看)，点击对应网关建立蓝牙连接（第一次需要输入密码：1234）；
如下图所示：
2、这时，网关已经与手机建立蓝牙连接，退回上一级；网关调试—>网关参数配置—>选中所需配置的参数：
常用的参数：
4G——服务器 IP、上行端口、下行端口，传输协议 TCP/UDP；
以太网——LoRa 网关 IP、LoRa 网关子网掩码、以太网网关 IP、服务器 IP、上行端口、下行端口，传输协议 TCP/UDP；
如，这里设置参数为：
注意，作为标准 N LORAWAN 网关需要注意高级参数里的两个参数：
网络类型选择：公共 n LoRaWan 网络；网关工作模式：标准
3、网关参数配置好后选中之前已配置的参数点击“读取”，查看设置的参数是否成功；
确认设置成功后（返回）—>网关复位—硬件复位—>点击设置（重启网关）；
4、确认重启成功后（返回）—>终端状态读取（需重连蓝牙）—>点击读取（查看网关是否已上线）
根据数据通信方式的不同，需要用户自备网线（推荐超五类），SIM 卡为一代大卡，用户自备，必须为 4G 卡，确保流量充足。
如果采用 4G 方式通信的，将 SIM 卡安装到 SIM 卡端口内部卡槽上。
如果采用以太网方式通信的，需将以太网网线接入网关以太网接口上。
所有天线安装完成才能通电进行调试和使用。
