本次测试需要用到的硬件设备如下：
在测试之前，按照推荐电路连接好电源、USB 线，SIM 卡（缺口朝外插入），天线等硬件，若电源线成功连接，PWR 指示灯常亮。
E90-DTU (230SL22- GPRS)设备一台及 E22-230TXXS 模块、一个电源适配器、USB转TTL模块及USB 线、GPRS/LTE 吸盘天线，电脑浏览器访问成都亿佰特官方网站：www.ebyte.com，下载最新的 E90-DTU (230SL22- GPRS)系列产品配置工具、E22 系列产品配置软件以及串口助手（本文使用 XCOM），安装 USB 转 232/485 驱动程序，运行软件！
1.将E22-230TXXS模块与USB 转 TTL模块连接好后，打开官方提供的E22配置工具，选择对应COM口号，若无法选择COM口号，检查是否正确安装串口驱动，完成COM口的选择后，点击“恢复出厂设置”按钮，最后点击“写入参数”按钮。
2.打开官方提供的 E90-DTU (230SL22- GPRS)配置工具，若 USB 正确连接，右侧消息框中会提示“设备就绪”，点击“公共命令及提示”框中的“进入配置状态”按钮，即进入 4G/2G 网络透传配置模式，右侧消息框中会逐一显示当前 4G/2G 的配置信息并读取4G/2G 网络透传模块的 IMEI 码以及 SN 码 。
3. 进入 4G/2G 网络透传配置模式后，即可在“相关参数设定”框中配置 4G/2G 模块的参数，配置完成后，点击“保存 NET 参数”按钮，上位机将提示“保存所有参数成功”。完成后如下图所示：
4. 从“4G/2G 网络透传”切换到“RF”，右侧消息框中会显示设备型号信息。用户在“相关参数设定”中对 RF 模块进行配置，配置完成后，点击“保存 RF 参数”按钮。完成后如下图所示：
5. 模块参数配置完成后，若修改了“4G/2G 网络透传”模式下的参数，需再次 “4G/2G 网络透传”模式，点击“公共命令及提示”框中的“模块重启”按钮，让修改的 4G/2G 参数生效且自动进入通讯状态；若没有修改“4G/2G 网络透传”模式下的参数，则无需点击“模块重启”按钮，在 RF 模式下直接点击“进入通讯状态”按钮。完成后如下图所示：
6. 进入通讯状态后，30 秒内，若 LINK 指示灯常亮表示已接入服务器，此时便可以进行网络透明传输。

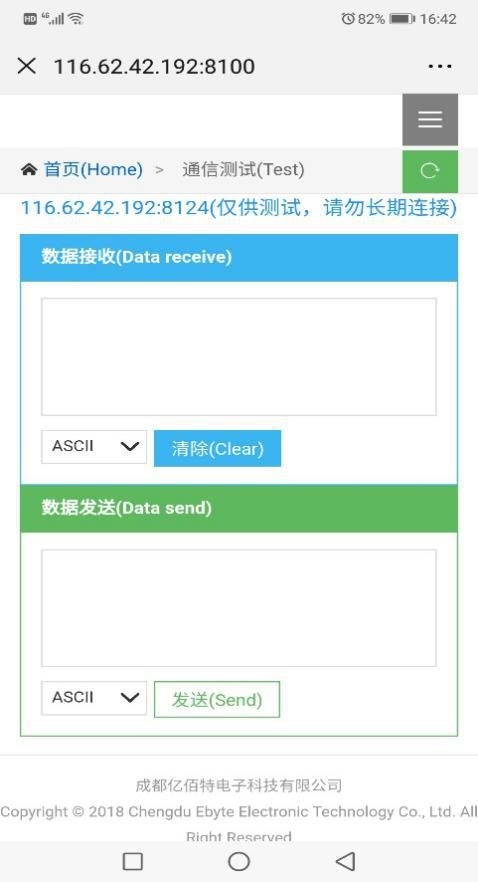

7. 手机关注“亿佰特物联网应用专家”微信公众号，进入页面，依次点击：客户支持->设备测试，手机截图界面如下：
8. 使用串口助手发送数据给 E22-230TXXS 模块，若 E90-DTU (230SL22- GPRS)接收到 E22-230TXXS 发送的数据，则 WORK指示灯闪烁，通讯测试结果如下图所示：
( a )E22-230TXXS 向 E90-DTU (230SL22- GPRS)发送数据，E90-DTU (230SL22- GPRS)收到数据后透传到服务器
( b ) E90-DTU (230SL22- GPRS)接收到服务器发送的数据，再将数据发送至 E22-230TXXS。
1、 工作模式分为：通讯模式、配置模式，配置模式细分为 4G/2G 网络透传配置模式和 RF 配置模式。
( a ) 通讯模式：上电后电台默认工作在通讯模式，并自动开始网络连接，当与服务器建立连接后，电台收到的任意数据将被透传到服务端。同时也可以接收来自服务端的数据，收到服务端数据后模块将直接通过射频模块输出。本模块单包数据支持的最大长度为 512 字节。
( b ) 4G/2G 网络透传配置模式：此模式下，用户可配置电台 4G/2G 网络透传参数。
( c ) RF 配置模式：此模式下用户可配置电台 RF 参数。
( d ) 模式切换：使用官方提供的 E90-DTU (230SL22- GPRS)配置上位机， 即可进行模式切换以及参数配置。注意，使用上位机进入配置状态后，系统处于配置模式，此时点击“模块重启”按钮或者“进入通信按钮”，系统将切换为通讯模式；当进入配置状态后，将 USB 线拔下，系统也将自动切换为通讯模式，此时若没有提前点击保存参数按钮或修改了 4G/2G 网络透传参数但没有点击“模块重启”按钮，则修改的参数不会生效。
2、 基站定位功能
E90-DTU (230SL22- GPRS)支持基站定位功能，用户可使用官方提供的 E90-DTU (230SL22- GPRS)配置软件，在 4G/2G 网络透传配置模式下，点击“查询 LBS 信息”按钮来读取设备当前的 LBS 信息。
3、 查询网络模块与基站连接的信号强度
用户可使用官方提供的 E90-DTU (230SL22- GPRS)配置软件，在 4G/2G 网络透传配置模式下，点击“查询信号强度“按钮，即可获取当前信号强度信息。
4、 网络功能
a) 注册包：注册包默认关闭，用户可配置 4 种注册包类型，可选分别为连接时发送物理地址、连接时发送自定义数据、每包数据前都追加物理地址，每包数据前都追加自定义数据，自定义注册数据包最大长度 40 字节（当设置为 HEX 格式时，最大长度 20 字节）。
b) 心跳包：在网络通讯空闲状态下，心跳包用于网络状态维护。其心跳周期可设定 0~65535 秒，心跳数据包最大长度 40 字节（当设置为 HEX 格式时，最大长度 20 字节）。支持 网络心跳、 串口心跳两种心跳类型，当选择为网络心跳时，以通讯空闲开始计时，按照配置的心跳周期向服务器发送心跳数据包。选择为串口心跳，以通讯空闲开始计时，按照配置的心跳周期向串口发送心跳数据包。
c) 清除缓存：与服务器连接建立前，串口收到的数据将被缓存，当与服务器连接建立时，可选择是否清除缓存数据，
默认状态下清除缓存关闭。本地缓存的最大数据包长度为 256 字节。
5、射频功能
( 1 )射频 RSSI：即信号强度指示功能。电台内部射频模块支持数据包信号强度输出。可用于评估无线射频信号质量、改善通信网络、测距。支持环境噪声信号强度输出到网络服务器。可用于手动实现 LBT 功能。
( 2 ) 电台射频具有 FEC 前向纠错算法：其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠 正被干扰的数据包，大大提高可靠性和传输距离；在没有 FEC 的情况下，这种数据包只能被丢弃。
（ 3 ）组网功能：本电台搭配 E22 同频系列模块或者 E90-DTU(230SLXX)系列电台即可实现多级中继组网。多级中继适用于超远距离通信。同一区域运行多个网络同时运行，真正实现多局域网到物联网的相互转发，搭建真正的物联网模型，详请查看“应用模型”章节介绍。
（ 4 ）电台射频端具有 Listen before talk（LBT）功能，开启该功能，电台在服务器下发数据后，主动监听信道环境噪声。噪声超过阈值则延时发送。该功能可极大的提高电台在恶劣环境下的与无线射频通信成功率。该功能可用于组网传输，防冲突处理。
（ 5 ） 定点发射：支持地址功能，电台无线射频端可发射数据到任意地址、任意信道的其他无线设备，达到组网、中继等应用方式：例 如：电台需要向 E22 同频系列模块 B（地址为 0x00 01，信道为 0x80）发射数据 AA BB CC，其通信格式为：00 01 80 AA BB CC，其中 00 01 为模块 B 地址，80 为模块 B 信道，则模块 B 可以收到 AA BB CC，其它模块不 接收数据（E90-DTU(230SLXX)系列电台同理）。
（ 6 ）LoRa 扩频：LoRa 直序扩频技术将带来更远的通讯距离；发射功率密度低，不易对其他设备造成干扰；
6、恢复出厂功能
恢复出厂的方式有以下两种：
软件恢复出厂：用户可通过官方提供的 E90-DTU (230SL22- GPRS)配置软件，分别在 4G/2G 网络透传配置模式以及 RF配置模式下，点击“恢复出厂“按钮，即可复位 4G/2G 模块以及 RF 模块。注意，若点击了 4G/2G 网络透传配置模式下的”恢复出厂按钮“，在所有修改参数操作完成后，需再次点击“模块重启”按钮，让恢复出厂或配置的 4G/2G 网络透传参数生效。
硬件恢复出厂：用户可通过按下电台侧方的 Reload 按键并持续 4~10S 后松开，若 WORK 灯闪烁，则恢复出厂设置成功，此时系统自动切换为通讯模式，若想要进入配置状态需重新点击“进入配置状态”按钮。
