4 个 zigbee 模块如何组网?

分享到:

2 个 zigbee 组网的过程非常简单,相信大家都有一定了解,那么多个zigbee 模块如何组网呢?在 2 个 zigbee 模块组网程序中修改加入 3 个 zigbee 模块组网。先看一下这是 2 个模块组网。

协调器模块

1终端模块

2

这是 2 个 zigbee 组网 DHT11 无线测温度湿度程序

1、协调器:

3
2、终端

4

终端测温度湿度并把测到的温度湿度无线发送到协调器

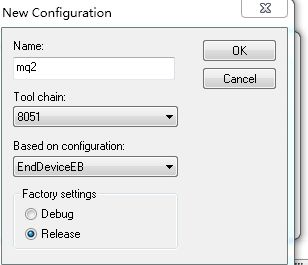

下面开始讲第三个 zigbee怎么加入网络并收发数据。我们要先建立第三个节点 project--->edit

configurations ---> new 如下图


5
6
这里就会多出一个 mq2 节点信息

7

节点信息已经建立了,下一步就是对节点信息的配置和文件的输入。首先要先建一个文件

mq2.c 保存并添加到工程里面去如下图

8

下面对 mq2 节点信息配置,选中 mq2 节点。选中 DHT11.C 右键选择 options 把 exclude from build 打钩不加入到 mq2 节点的编译中。DHT11.h、enddevice.c 用同样的道理把他们都不加入到 mq2 节点编译中去。最终配置如下

91011

下一步就是对 mq2 节点的处理把 enddevice.c 的程序全选复制到 mq2.c 中保存

12

把 20 行#include "DHT11.h"屏蔽掉,修改一下发送函数 462~474 行为自己写的程序,第 477行需要修改一下不能与 enddevice.c 中的 484 行的一样。如下图

13

14

再在 genericapp.h 中的 67 行后加入 mq2 节点的定义如下图的 68 行

#define GENERICAPP_CLUSTERID2 2

还可以修改 71 行每隔多长时间发送一次数据如下图为 1s 发送一次数据。


15

这样就完成对 enddevice 节点和 mq2 节点发送的配置

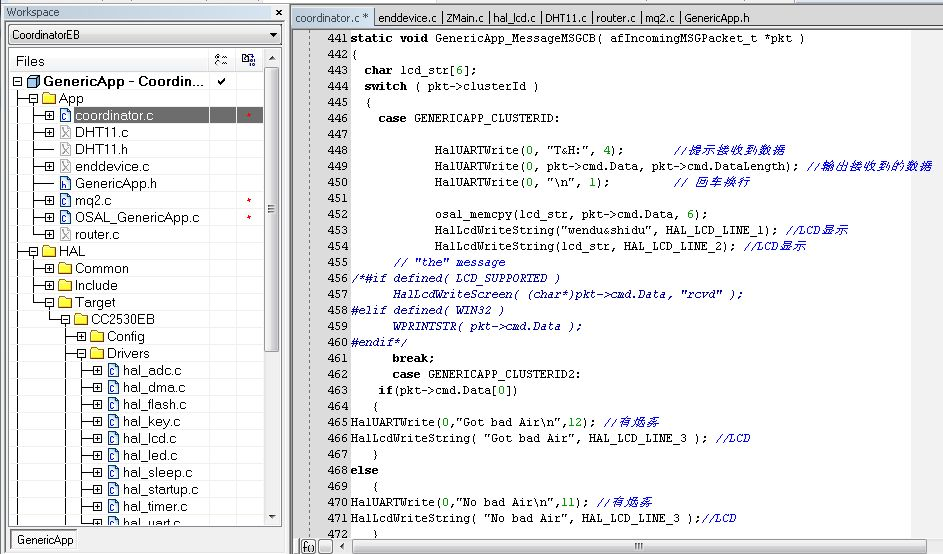

接下来就要对协调器的配置和修改。在接收函数中再加入一个 case 判断节点程序 446 行为enddevice 节点的接收处理函数,462 行就是 mq2 节点的接收处理函数


16

这样就可以完成对 enddevice 节点和 mq2 节点的接收处理函数
