E880-IR01

接口类型:RS485

工作电压:5V~36V

产品净重:419.5±5g

功能特点:4G无线路由器

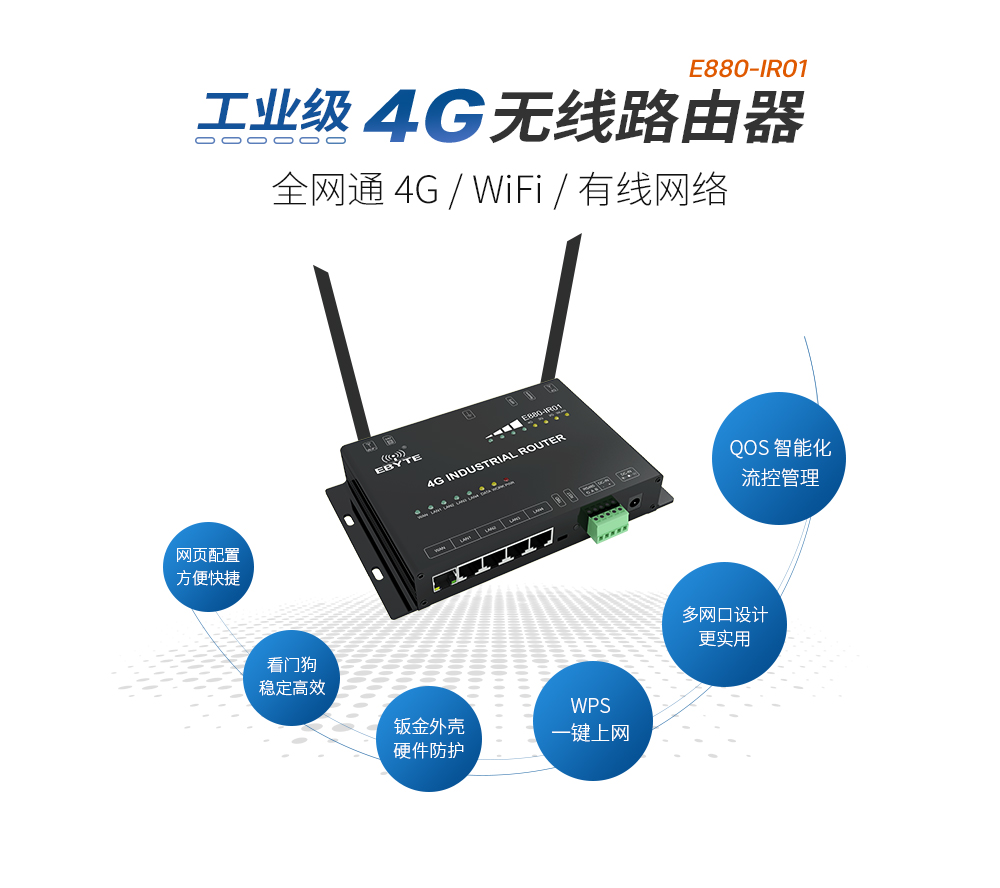

产品简介:E880-IR01是一款 4G 无线路由器, 为用户设备提供了一种快速联网以及移动网络共享的解决方案。该设备采用业内商业级高性能嵌入式结构,并对工控联网,智能电网,工控数据采集,智能家居等数据传输领域有较高的应用优势,支持有线 WAN 口, LAN 口, WLAN 网络,以及 4G 网络接口,短信AT指令远程控制4G路由器。

E880总览1_01CN_E880总览 (2)CN_E880总览 (3)E880总览1_04
CN_E880总览 (5)CN_E880总览 (6)CN_E880总览 (7)RTOSCN_E880总览 (8)CN_E880总览 (9)

无线参数指标
TDD-LTE

下行速率 130Mbps,上行速率 35Mbps Band 38/39/40/41

FDD-LTE

下行速率150Mbps,上行速率 50Mbps Band 1/3/8

WCDMA

下行速率42Mbps,上行速率 5.76Mbps Band 1/8

TD-SCDMA

下行速率5.2Mbps,上行速率 2.2Mbps Band 34/39

CDMA2000 1x/EVDO

下行速率3.1Mbps,上行速率 1.8Mbps BC0

GSM/GPRS/EDGE

下行速率236.8kbps,上行速率 236.8kbps 900/1800


硬件参数指标
产品尺寸(H*W*D)
172*107*29mm
工作温度
-20℃~+70℃
存储温度
-40℃~+85℃
工作湿度

5%~95%

存储湿度

1%~95%

工作电压

5V~36V

电流消耗

在DC12V 供电下,平均 106mA,最大 205mA(常温)

精度

0.2%

数据接口

RS485:1200~115200bps


工作方式供电电压平均电流最大电流备注
4G+以太网DC12V106mA205mA优先使用以太网
以太网DC12V99mA186mA无SIM卡
4GDC12V141mA283mA无WAN口输入
均不工作DC12V88mA163mA-

E880-IR01_Size1000

接口序号
名称备注
1DC5~36V

供电范围DC:5~36V,标准 5.5*2.1 电源座

2DC-IN+

供电范围DC:5~36V,电源端子正极

3DC-IN-

供电范围DC:5~36V,电源端子负极

4RS485 B-

RS485 接口B-端(备用)

5RS485 A+

RS485 接口A+端(备用)

6RS485 G

RS485 接口共地端

7RTS

短按硬件复位重启

8TBD

USB 调试接口

9-12LAN (1~4)

LAN 口(1~4),局域网接口,10/100Mbps,支持 Auto MDI/MDIX

13WAN

WAN 口,广域网接口, 10/100Mbps,支持 Auto MDI/MDIX

144G

4G天线 SMA接口

15取卡处

使用尖锐物按下,SIM即可取出

16SIM卡槽

SIM卡安装处

17GND接地螺丝

与大地连接

18WPS

短按WPS无密上网

19Restore

长按5s 以上再松开,恢复出厂设置

20WIFI天线

WIFI天线SMA接口
