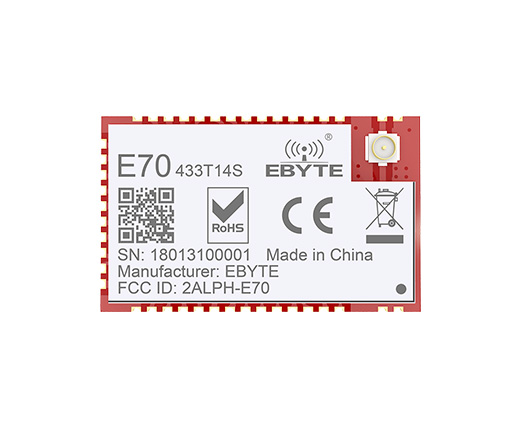

E70-433T14S

芯片方案:CC1310

载波频率:425~450.5MHz

发射功率:14dBm

通信距离:1.5km

通信接口:UART I/O

产品简介:E70-433T14S是一款基于TI公司CC1310射频芯片的无线模块,客户需要自己二次开发(自己编写程序),性能远超CC1101。工作在431~440MHz,体积超小,超低功耗,适合于便携式设备。

E70-433T14S_TOP简介E70-433T14S硬件特点_V3.08种工作模式传输方式低功耗无线微控制器空中唤醒RSSI支持二次开发E70-NW电路图测距1500公共应用图

射频参数参数值
备注
工作频段
425~450.5 MHz     出厂默认 433MHz (24MHz晶振)
发射功率4~14 dBm     出厂默认 14dBm(约25mW)
接收灵敏度-110 dBm
    空速 50kbps
空中速率2.5k~168kbps     出厂默认 2.5kbps
实测距离1500米     晴朗空旷环境,最大功率,天线增益5dBi,高度2m,空速2.5kbps


硬件参数参数值
备注
IC全称
CC1310F128RGZ

FLASH
128 KB
RAM
20 KB
内核
Cortex-M3(MCU)+Cortex-M0(RF)

尺寸大小
16 * 26 mm     不含SMA
天线形式IPEX/邮票孔
通信接口UART串口
    波特率支持1200~115200,出厂默认9600
封装方式贴片
缓存容量2048字节     用户自定义


电气参数最小值典型值最大值单位条件
电源电压
2.13.33.8V
通信电平2.13.33.8V
发射电流252730mA14dBm(25mW)
接收电流7
89mA

休眠电流0.51.02.5μA
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125


E70(915T14S)_Size

序号
引脚引脚方向备注
1GND参考地    模块地线
2ANT-    天线(50Ω特性阻抗)
3-5NC保留脚
   保留未用,需悬空
6LNA_EN输出
   外部 LNA 控制输出,高电平有效(可悬空)
7PA_EN输出
   外部 PA 控制输出,高电平有效(可悬空)
8-14NC保留脚
   保留未用,需悬空
15M2输入    M2M1M0共同组合决定模块8种工作模式(不可悬空,如不使用可接地)
16GND参考地    模块地线
17M1输入    M2M1M0共同组合决定模块8种工作模式(不可悬空,如不使用可接地)
18M0输入    M2M1M0共同组合决定模块8种工作模式(不可悬空,如不使用可接地)
19RXD输入    TTL串口输入,连接到外部TXD引脚(可配置为漏极开路或上拉输入,详见手册)
20TXD输出    TTL串口输出,连接到外部RXD引脚(可配置为漏极开路或推挽输出,详见手册)
21TMSC

输入

   JTAG TMSC
22TCKC输入    JTAG TCKC
23、24NC保留脚
   保留未用,需悬空
25AUX输出    指示模块工作状态,用户外部唤醒MCU,上电自检初始化期间输出低电平
26VCC-    模块电源正参考,电压范围:2.1V~3.8V DC
27GND参考地
   模块地线
28-31NC保留脚
   保留未用,需悬空
32RESET输入    模块复位脚
33-40NC保留脚
   保留未用,需悬空
41GND参考地
   模块地线
42GND参考地
   模块地线
       产品说明书
    【用户手册】E70-433T14S_Usermanual_CN  下载



       开发测试
    【封装文件】Pcb_E70 下载



       工具软件
    【通信测试】串口调试助手_XCOM  下载
    【参数配置】RF_Setting_v3.47  下载





       在线购买
    【官方淘宝】:https://item.taobao.com/item.htm?id=553680671156
    【阿里巴巴】:https://detail.1688.com/offer/554867970871.html


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.cdebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
           常见问题
  ★      问:协助选型;1.要求模块采用 ISM频段 :如 433,315M,2.4G,470-510M,950-960M等均可;2.要求模块的接口采用SPI,串口或USB口;3.WiFi模块。
            答:推荐了解下E70/E71/E76系列产品,但都不能全部满足需求。WiFi模块推荐使用E103-W02系列产品,如对成本有需求E103-W01。
